Visualizzazione di ingegneria CAD

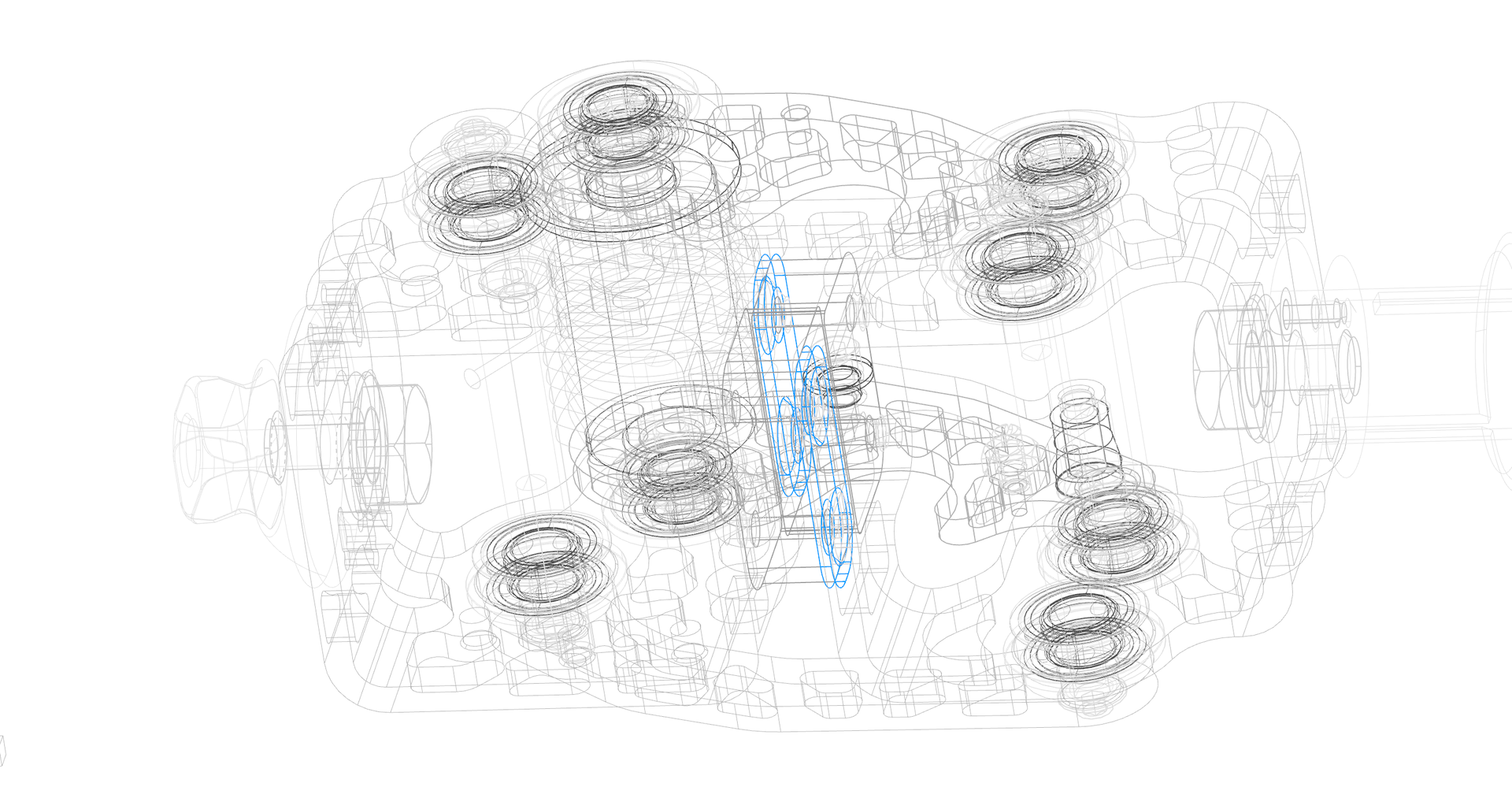

Modello CAD di un assieme meccanico complesso
Vista trasparente dell’assieme con geometria complessa, elementi meccanici e relazioni tra componenti.
Risultati e revisioni sono concordati per ogni progetto. Produzione, prove e attività specialistiche sono preventivate separatamente quando necessario.
Richieste tecniche adatte
Esempio di ingegneria · Non un progetto cliente
- Sostituire un componente non disponibile e aggiornare le interfacce
- Ricostruire geometria autorizzata e ridurre la massa di un assieme
Attività di ingegneria
Valutare i dati, ricostruire la geometria nominale, confrontare modifiche e documentare il progetto aggiornato.
Possibili risultati
- CAD ricostruito o aggiornato
- Note di modifica e disegni delle interfacce
- Documentazione produttiva secondo ambito
Dati iniziali
Campione o misure autorizzati, disegni, obiettivi di miglioramento, parti accoppiate e vincoli.
Svolgimento del lavoro
Verificare dati → identificare incognite → ricostruire e modificare → confrontare interfacce → documentare.
File e consegna
STEP e disegni PDF, distinta CSV e registro modifiche; CAD modificabile secondo accordi.
Limiti dell’incarico
La forma misurata non rivela materiale, trattamento termico o tolleranze originali. La precisione dipende dalle misure; solo riproduzioni autorizzate.
