Visualización de ingeniería CAD

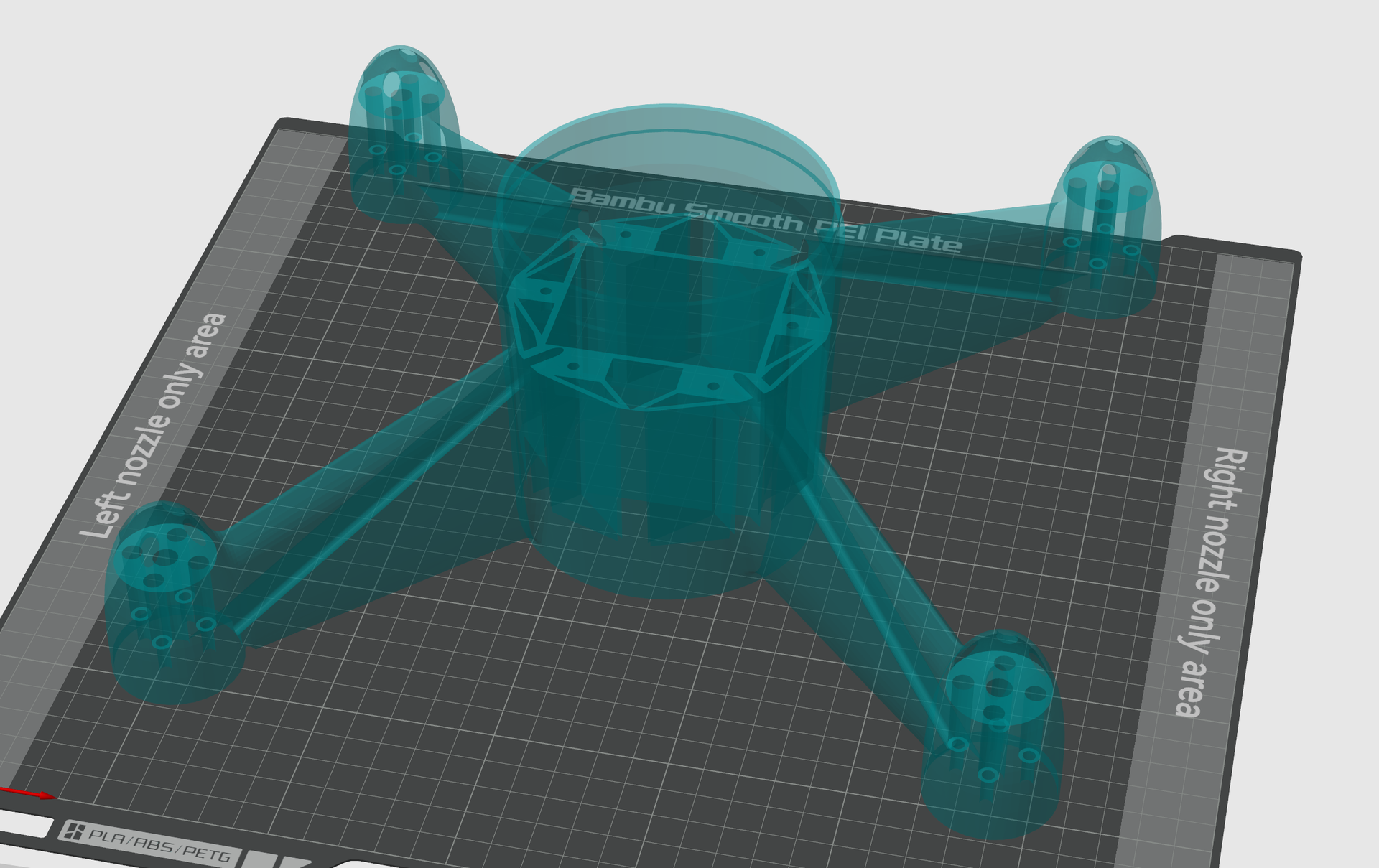

Modelo de pieza para impresión 3D
Un modelo con cuerpo cilíndrico central, cuatro brazos y orificios de fijación sobre una placa de preparación para impresión.
Los entregables y las revisiones se acuerdan para cada proyecto. La fabricación, los ensayos y los especialistas externos se presupuestan por separado cuando sea necesario.
Consultas técnicas adecuadas
- Fijaciones, escuadras, soportes y adaptadores
- Carcasas para electrónica, sensores y pequeños dispositivos
- Recambios para componentes de plástico rotos
- Plantillas, guías y utillaje sencillo de producción
- Modelos CAD a partir de bocetos, fotografías y medidas
- Adaptación de modelos STEP/STL existentes cuando la geometría de origen lo permita
Trabajo de ingeniería
- Geometría CAD paramétrica
- Comprobación de dimensiones principales y superficies de unión
- Consideración del proceso, espesores, holguras y orientación de impresión cuando proceda
- Preparación de STL y/o STEP
- Modelo original editable y plano técnico según acuerdo
Información inicial necesaria
Una foto, un boceto, una muestra o un modelo existente bastan para iniciar la consulta. Incluya medidas, finalidad, condiciones de uso e información sobre los componentes acoplados.
Posibles entregables
Un modelo 3D terminado y los archivos acordados, adecuados al proceso de fabricación elegido. Los materiales, la precisión, los ajustes y la comprobación física se acuerdan por separado.
Archivos y entrega
STL y/o STEP. Modelo CAD original editable y plano técnico según acuerdo.
Cómo se desarrolla este trabajo
Enviar la tarea → Desarrollo CAD → Recibir el modelo
Consultar un proyecto ↗Límites del alcance
Piezas mecánicas funcionales y elementos relativamente sencillos. La reconstrucción compleja y las mejoras de ingeniería corresponden al rediseño de producto e ingeniería inversa; la construcción y comprobación de un prototipo, al prototipado funcional. La impresión 3D física es opcional y se acuerda por separado. La fabricación, el envío y las tolerancias verificadas no se incluyen automáticamente; pueden ser necesarias una impresión de prueba y modificaciones del modelo.
